ZWL直联式自吸污水泵安装尺寸图

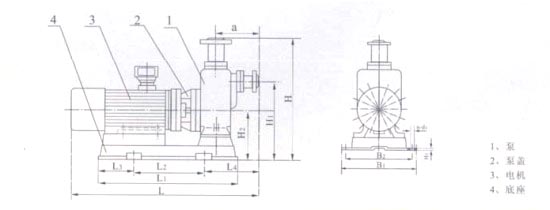

ZWL直联式自吸污水泵尺寸图

ZWL直联式自吸污水泵安装尺寸表

型号	外型尺寸		安装尺寸											减震器规格
	L	H	L1	L2	L3	L4	H1	H2	H3	a	B1	B2	n-d1
ZWL25-8-15	570	530	430	250	90	185	315	190	18	195	290	250	4-φ14	JGD1
ZWL32-10-20	600	530	430	250	90	185	315	190	18	195	290	250	4-φ14	JGD1
ZWL32-9-30	660	570	480	280	100	200	360	210	18	215	320	280	4-φ14	JGD1
ZWL40-10-20	600	530	430	250	90	185	315	190	18	195	290	250	4-φ14	JGD1
ZWL40-20-15	600	530	430	250	90	185	315	190	18	195	290	250	4-φ14	JGD1
ZWL40-15-30	660	570	480	280	100	200	360	210	18	215	320	280	4-φ14	JGD1
ZWL50-10-20	600	530	430	250	90	185	315	190	18	195	290	250	4-φ14	JGD1
ZWL50-20-15	600	530	430	250	90	185	315	190	18	195	290	250	4-φ14	JGD1
ZWL50-15-30	660	570	480	280	100	200	360	210	18	215	320	280	4-φ14	JGD1
ZWL50-20-35	830	750	570	340	115	260	480	260	20	300	380	340	4-φ14	JGD2
ZWL50-20-40	830	750	570	340	115	260	480	260	20	300	380	340	4-φ14	JGD2
ZWL65-30-18	750	670	530	300	115	260	420	225	20	270	340	300	4-φ14	JGD2
ZWL65-25-30	810	670	570	340	115	260	420	225	20	270	380	340	4-φ14	JGD2
ZWL65-25-40	830	750	570	340	115	260	480	260	20	300	380	340	4-φ14	JGD2
Z1WL6540-25	810	670	570	340	115	260	420	225	20	270	380	340	4-φ14	JGD2
ZWL65-65-25	950	750	580	400	140	300	480	260	25	300	450	400	4-φ18	JGD3
ZWL80-40-16	750	670	530	300	115	260	420	225	20	270	340	300	4-φ14	JGD2
ZWL8040-25	810	670	570	340	115	260	420	225	20	270	380	340	4-φ14	JGD2
ZWL80-25.40	830	750	570	340	115	260	480	260	25	300	380	340	4-φ14	JGD2
ZWL80-65-25	950	750	680	400	140	300	480	260	25	300	450	400	4-φ18	JGD3
ZWL80-80-35	950	750	680	400	140	300	480	260	25	300	450	400	4-φ18	JGD3
ZWL80-50-60	1120	960	750	500	125	320	620	360	25	320	400	350	4-φ22	JGD4
ZWL100-100-15	930	920	650	400	125	320	580	320	25	320	450	400	4-φ18	JGD3
ZWL100-80-20	930	920	650	400	125	320	580	320	25	320	450	400	4-φ18	JGD3
ZWL100-100-20	1050	920	700	450	125	320	580	320	25	320	400	350	4-φ18	JGD3
ZWL100-100-30	1120	960	750	500	125	320	620	360	25	320	400	350	4-φ22	JGD4
ZWL100-80-45	1250	960	850	600	125	320	620	360	25	320	450	400	4-φ22	JGD4
ZWL100-80-60	1250	960	850	600	125	320	620	360	25	320	450	400	4-φ22	JGD4
ZWL100-80-80	1300	960	880	600	140	330	620	360	25	320	450	400	4-φ22	JGD4
ZWLi25-120-20	1160	1070	780	600	90	330	660	360	25	400	400	350	4-φ22	JGD4
ZWL150-200-15	1160	1070	780	600	90	330	660	360	25	400	400	350	4-φ22	JGD4
Z1WL150-200-20	1260	1070	840	600	120	360	660	360	25	400	400	350	4-φ22	JGD4
ZWL150-200-25	1300	1070	900	700	100	340	660	360	25	400	450	400	4-φ22	JGD4
ZWL150-180-30	1300	1070	900	700	100	340	660	360	25	400	450	400	4-φ22	JGD4
ZWL150-180-38	1430	1110	1020	800	110	350	700	390	25	420	550	500	6-φ22	JGD4
ZWL200-280-14	1350	1190	920	700	110	410	760	420	25	620	400	350	4-φ22	JGD4
ZWL200-300-18	1420	1190	980	700	140	440	760	420	25	620	450	400	4-φ22	JGD4
ZWL200-280-28	1550	1190	1080	800	140	440	760	420	25	620	550	500	6-φ22	JGD4
ZWL250-420-20	1850	1460	1280	j000	140	540	910	460	25	920	550	500	6-φ22	JGD4
ZWL300-800-14	1850	1460	1280	1000	140	540	910	460	25	920	550	500	6-φ22	JGD4
